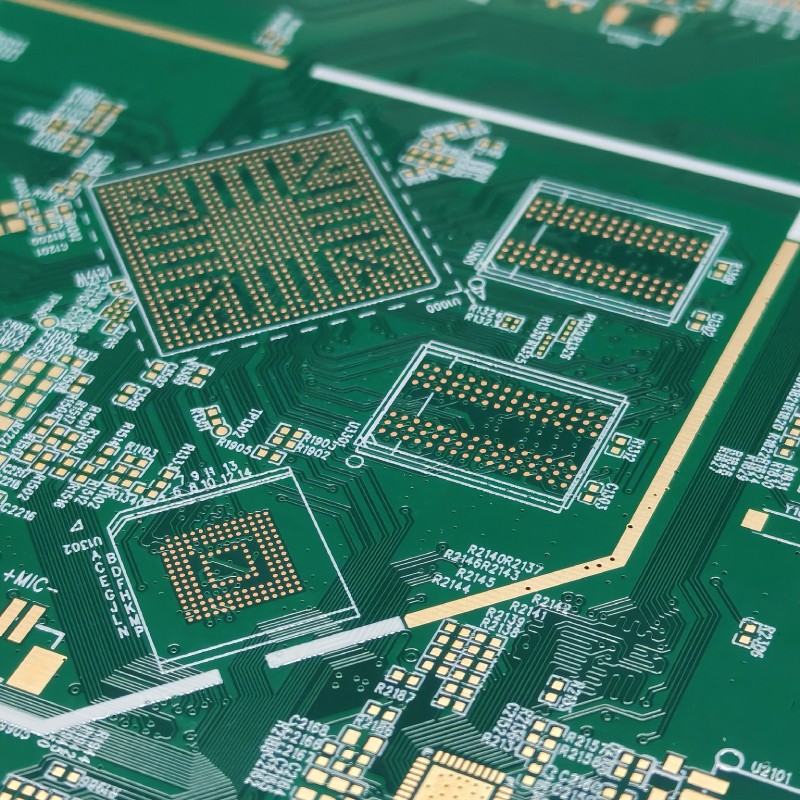

फाइन पिच एसएमटी क्या है?
फाइन पिच एसएमटी पीसीबी पर उच्च घनत्व घटक प्लेसमेंट की प्रक्रिया को संदर्भित करता है, आमतौर पर 0.5 मिमी या उससे कम पिन पिच वाले उपकरणों (जैसे क्यूएफपी, बीजीए और सीएसपी) के लिए।
विशिष्ट विशेषताओं में शामिल हैं
- पारंपरिक बोर्डों की तुलना में प्रति वर्ग इंच काफी अधिक घटकों के साथ उच्च -घनत्व वाले लेआउट।
- सामान्य पैकेज: 0201, 0402, 0603, और अन्य माइक्रो एसएमडी।
- प्लेसमेंट सटीकता, सोल्डरिंग गुणवत्ता और निरीक्षण विधियों के लिए अत्यधिक उच्च आवश्यकताएं।
सामान्य फाइन पिच घटक प्रकार
- क्यूएफपी (क्वाड फ्लैट पैकेज)
- बीजीए (बॉल ग्रिड ऐरे)
- सीएसपी (चिप साइज पैकेज)
- माइक्रो-एसएमडी (0201, 0402, 0603, आदि)
इन घटकों में बेहद छोटे पिन पिच और सीमित पैड आकार होते हैं, जो सोल्डर पेस्ट प्रिंटिंग, प्लेसमेंट सटीकता और रिफ्लो प्रोफ़ाइल नियंत्रण पर कड़ी मांग रखते हैं।
स्टेंसिल और सोल्डर पेस्ट प्रिंटिंग की मुख्य भूमिका
स्टेंसिल सामग्री
उच्च एपर्चर परिशुद्धता के साथ लेज़र से स्टेनलेस स्टील को काटें।
एपर्चर डिज़ाइन
चिकनी सोल्डर पेस्ट रिहाई सुनिश्चित करने के लिए पैड ज्यामिति के आधार पर अनुकूलित आकार और आकार।
मोटाई नियंत्रण
आमतौर पर लगभग 0.10 मिमी - बहुत अधिक मोटाई ब्रिजिंग का कारण बन सकती है, बहुत अधिक पतली होने के कारण अपर्याप्त सोल्डर जोड़ हो सकते हैं।
फाइन पिच पीसीबी डिज़ाइन के लिए मुख्य बिंदु
- घटक चयन: उच्च घनत्व वाले लेआउट के लिए उपयुक्त पैकेजों को प्राथमिकता दें।
- रेटिंग मार्जिन: कैपेसिटर और रेसिस्टर्स जैसे घटकों के लिए 20-30% मार्जिन की अनुमति दें।
- बोर्ड का आकार और लेआउट: जहां संभव हो वहां बोर्ड का आकार कम से कम करें, उच्च {{0}स्पीड/हाई{{1}पावर घटकों को प्राथमिकता दें।
- प्लेसमेंट और रूटिंग: सटीक प्लेसमेंट मशीनें आवश्यक हैं; बीजीए को एक्स-रे निरीक्षण की आवश्यकता होती है।
प्रक्रिया अनुकूलन और निरीक्षण
- के माध्यम से-में-पैड: रूटिंग स्पेस बचाता है और सोल्डर विकिंग को रोकता है।
- फिडुशियल मार्क्स: प्लेसमेंट मशीनों के लिए दृश्य संरेखण प्रदान करें।
- डिकूप्लिंग कैपेसिटर प्लेसमेंट: चिप पावर पिन के नजदीक स्थिति।
- निरीक्षण विधियाँ: एओआई, एक्स-रे, और पूर्ण कार्यात्मक परीक्षण।
- पुनर्प्रवाह संरक्षण: नाइट्रोजन वातावरण ऑक्सीकरण जोखिम को कम करता है।
चुनौतियाँ और प्रतिउपाय
- सोल्डर पेस्ट मुद्रण कठिनाई → परिशुद्धता स्टेंसिल + सख्त मुद्रण प्रक्रिया नियंत्रण।
- उच्च प्लेसमेंट सटीकता आवश्यकताएँ → उच्च -सटीक प्लेसमेंट मशीनें + एओआई निरीक्षण।
- सोल्डरिंग दोषों का उच्च जोखिम → अनुकूलित रिफ्लो प्रोफ़ाइल + एक्स -रे निरीक्षण।
- कठिन पुन: कार्य → तापमान - नियंत्रित पुन: कार्य स्टेशन + सूक्ष्म संचालन।
अनुप्रयोग क्षेत्र
सारांश
फाइन पिच एसएमटी चुनने का मतलब है उच्च एकीकरण, अधिक स्थिर प्रदर्शन और अधिक डिज़ाइन लचीलापन चुनना। शेन्ज़ेन एसटीएचएल टेक्नोलॉजी कं, लिमिटेड ग्राहकों को फाइन पिच एसएमटी असेंबली मॉडल के तहत पायलट रन से लेकर बड़े पैमाने पर उत्पादन तक पूर्ण समर्थन प्रदान करने के लिए उच्च गति स्वचालित उत्पादन लाइनों, अंतरराष्ट्रीय स्तर पर प्रमाणित गुणवत्ता प्रणाली (आईएसओ, आईएटीएफ), विश्वसनीय आपूर्तिकर्ताओं के लंबे समय से चले आ रहे नेटवर्क और लचीली क्षमता आवंटन का लाभ उठाती है।
हम गारंटी देते हैं कि चाहे छोटे बैच प्रोटोटाइप हों या बड़े पैमाने पर उत्पादन, प्रत्येक पीसीबी स्थिर प्रदर्शन, समय पर डिलीवरी और पूरी तरह से पता लगाने योग्य गुणवत्ता प्रदान करेगा।
हमसे अभी संपर्क करें:info@pcba-china.com- इस बारे में और जानें कि हमारी फाइन पिच पीसीबी असेंबली और फाइन पिच सरफेस माउंट क्षमताएं आपके उत्पादों को प्रतिस्पर्धात्मक बढ़त कैसे दे सकती हैं।
